如何使用浩辰CAD暖通空调模块进行材料统计?

2018-12-10 8195 暖通CAD

摘要:

平面图画好后,材料统计是一项繁琐容易出错的工作。浩辰暖通通风空调设计模块提供了材料表统计的功能,可以直接框选图纸,软件智能提取和识别图中使用的材料,并且生成的材料表。生成的材料表可以绘制到cad图纸中,快捷又不宜出错。本文介绍浩辰暖通空调模块统计材料教程。

正文:

材料表统计

菜单:[材料表]→[材料表统计]

功能:统计生成材料清单

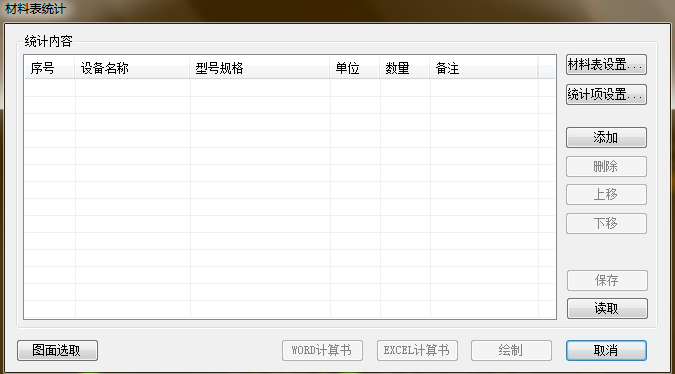

执行命令,弹出如下对话框:

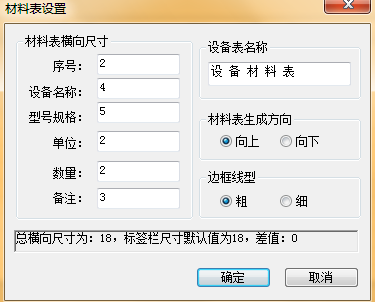

①材料表设置:

执行命令,弹出如下对话框:

用户可以设置材料表序号、设备名称、型号规格、单位、数量、备注、材料表名称、材料表生成方向、以及表格边框线型等,在状态栏显示材料的主要参数。

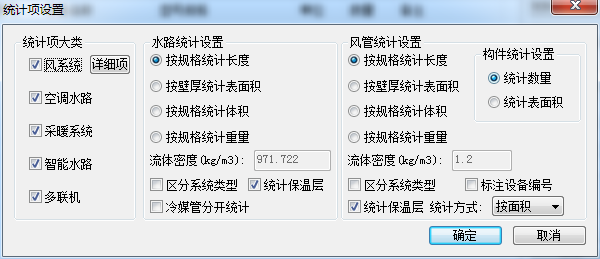

统计项的设置:

用户根据需要,勾选统计项的大类,同时对水路统计,风管统计、构件统计设置统计方式。

②图面选取:

命令行提示:请选择需要统计的实体:

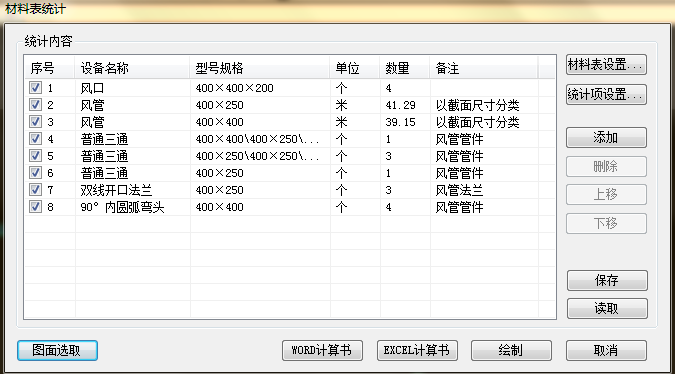

下图为示例图:

添加:添加序列号,可输入相关参数。

删除:删除当前选中内容。

上移或下移:编辑统计内容的排序。

保存:以工程形式将统计结果保存。

读取:读取已有材料表。

③WORD计算书:

将统计内容以Word计算书的形式输出。

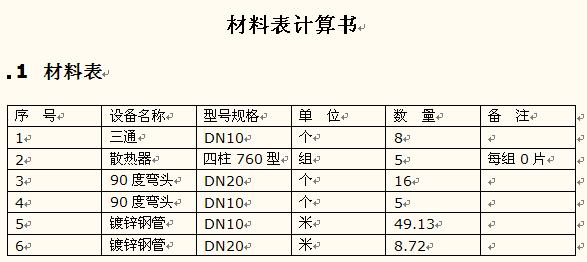

上面的统计结果输出如下:

④ Excel计算书:将统计内容以Word计算书的形式输出。

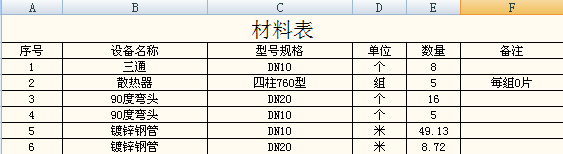

上面统计结果输出如下:

⑤绘制:

只需要在图中给一表格插入点,可将统计结果直接生成到CAD图纸当中

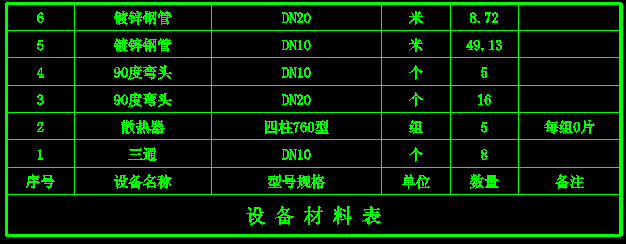

效果图如下:

⑥取消:

退出统计器。
