CAD图层管理在产品设计中的作用

2018-12-12 7274 CAD

概述:

图层是CAD中广泛使用的一种特性,用过CAD的人都应该知道图层,但很多人对图层的概念和相关功能并不是特别清楚。图层作为一个管理工具,设置的目的就帮助大家有效地管理复杂的图形数据,如果能更全面地了解图层的相关功能,对大家一定会有帮助。

正文:

图层是CAD中广泛使用的一种特性,用过CAD的人都应该知道图层,但很多人对图层的概念和相关功能并不是特别清楚。图层作为一个管理工具,设置的目的就帮助大家有效地管理复杂的图形数据,如果能更全面地了解图层的相关功能,对大家一定会有帮助。

图层可以将复杂的图形数据有序地组织起来,通过设置图层的特性可以控制图形的颜色、线型、线宽,以及是否显示、是否可修改和是否被打印等,可将类型相似的对象分配在同一个图层上,例如把文字、标注放在独立的图层上,可以方便对文字和标注进行整体的设置和修改。

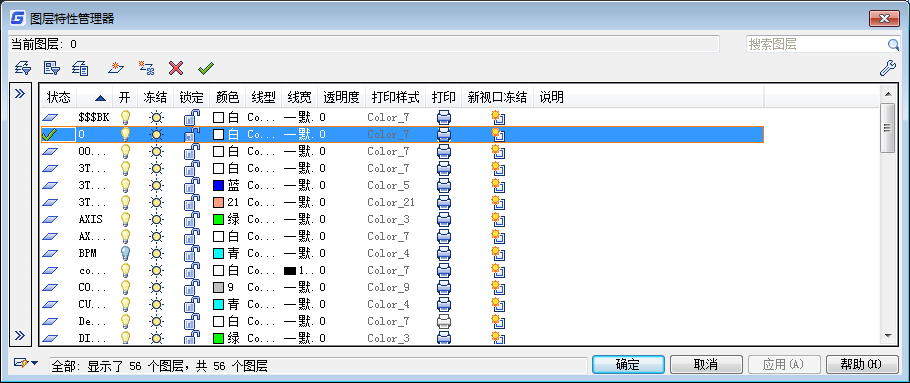

在CAD中使用“图层特性管理器”可以创建图层、删除图层、设置当前层及设置图层的状态、名称、打开/关闭、冻结/解冻、锁定/解锁、线型、颜色、线宽和打印样式等各种特性,还可以对图层进行更多的设置与管理,如图层的切换、重命名等,并且可以创建特性过滤器和组过滤器。

CAD中图层应该如何设置?

图层作为管理CAD图形的工具,通过设置图层的特性可以控制图层图形对象的特性 ,因此通常会将同类的图形对象放到同一个图层上,至于图形对象的分类并没有严格的要求,这取决于设计单位和个人的需要。

对于初学者来说仍然很迷茫,到底应该怎么分呢?

现在不同的行业图层设置已经形成一定的规则,而这些规则早期是有一些行业内流行的专业软件厂商根据国家标准来制定的,慢慢也被大多数设计单位所接受,由于这些专业软件会定制好模板文件,并且在绘图的时候会自动将图形放到对应的图层上,因此大多数设计人员并不需要自己去手动设置图层。初学者也可以借鉴一下这些专业软件,假设你要画机械零件图,不妨装一个浩辰机械软件,假设你画建筑图,不妨装一个浩辰建筑。

机械软件通常图层设置都比较简单,主要是根据图形显示和打印的需要来区分图层的,一般也就7-10个图层,例如分为实线层、细线层、中心线层、虚线层、剖面线层、文字层、标注层等。而建筑类软件则要复杂多了,通常是按照建筑构件的类型来分的图层,例如墙、门、窗、柱、楼梯、阳台等等,有些构件还会细分,因此建筑软件中一般会有几十个甚至上百个图层,好在这些图层通常都由建筑软件来管理,如果我们自己去手动建这么多图层都累死了!利用专业软件,有很多图层都不需要个人新建了比较简单。
