如何使用浩辰CAD看图王来解决测量出错的问题?

2019-01-10 370 CAD看图王

摘要:

浩辰CAD看图王是一款大家可以轻松看图,编辑图纸的看图软件,目前被广大用户所使用,很方便、快捷。软件不仅有手机版,还有电脑版和网页版,今天就为大家简单介绍下浩辰CAD看图电脑版的相关功能使用。软件有览图模式和编辑模式,览图模式,做到了快速打开图纸即可浏览,方便又快捷;软件的编辑模式下,是为了方便大家进行一些简单的编辑操作,与常用的编辑工具和扩展工具;常用工具包括绘制移动、缩放、图层管理等,扩展工具包括直线、多线等的绘制、文字编辑、图纸比较等。同时,也包括一些测量类的功能,当我们在使用软件看图的时候,很多时候为了进一步确定,图纸上数据的准确性,我们会习惯性的测量一些数据,根据测量结果来判断图纸上的标注是否正确,但是,当我们测量的时候,出现测量的数据与图纸上的数据不一致时,怎么办呢?

正文:

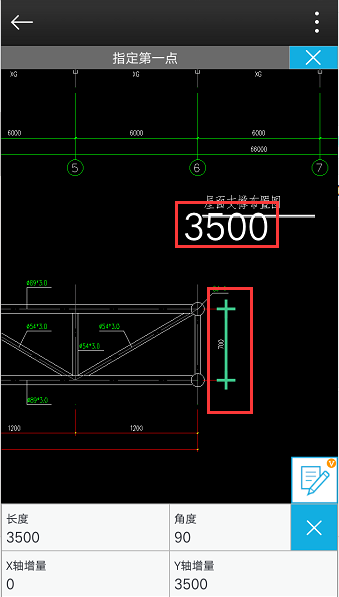

CAD图纸在绘制的时候,绘图员可能因为各方面的因素,会修改绘图比例,标注比例等等,这样在出图的时候会达到一个更好的效果。但是在我们使用浩辰CAD看图查看图纸的时候,软件默认的是1:1 的比例,当我们的标注比例不是1:1的情况下,我们的测量结果就会出错。例如:图纸中标注是700,测量结果却是3500,会有很大的一个误差的,当我们遇到这个情况的时候,不要紧张,其实,很简单我们就可以轻松解决这个问题。具体的操作步骤及过程如下所示:

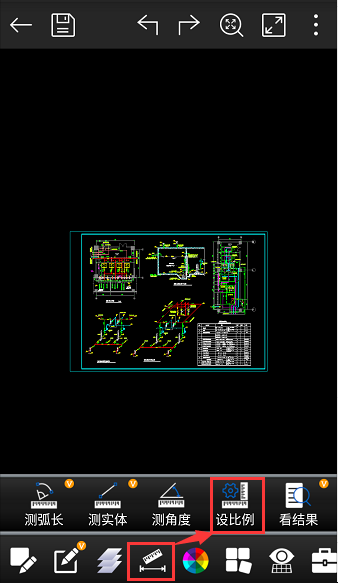

1、打开图纸,点击测量菜单下的子菜单,找到设比例命令;

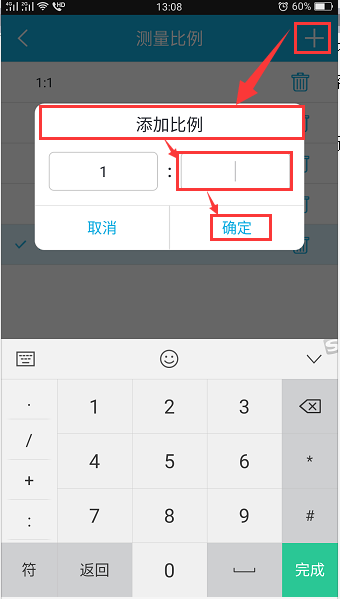

2、点击设比例,在测量比例界面,点击右上角的“+”号,添加需要的比例,点击确定;

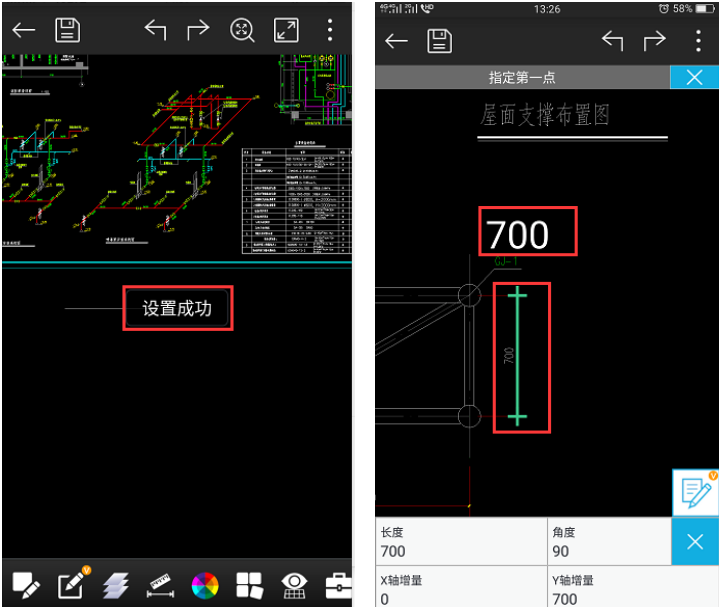

3、当在屏幕中出现【设置成功】的提示时,再次进行测量,就会出现与图纸中标注内容一样的测量结果了。

以上就是浩辰CAD看图王中,当我们在测量的时候出现测量结果出错的时候的解决办法以及相关操作的过程,很简单,也很方便操作,当我们下次遇到相似的问题的时候,不妨试一试,或许可以帮到您的。
