如何使用浩辰CAD暖通软件的多联机模块来自定义管材和管线?

2019-01-11 233 CAD暖通

摘要:

浩辰CAD暖通软件的多联机模块,可以绘制管线,可以选管材,而管材可以定义很多种以便调用,管材中的很多参数都可以在图中做进一步操作时候调用。管材包含了材质,外径、内径、壁厚、代号等参数定义。管线有时候也需要做处理。譬如:绕梁、合并、生成扣弯等。本文介绍如何学习浩辰CAD暖通软多联机模块来管材定义和管线的处理。

正文:

浩辰CAD暖通——管材管理

菜单:[多联机]→[管材管理]

功能:编辑管材管径的名称和详细参数

命令行提示:

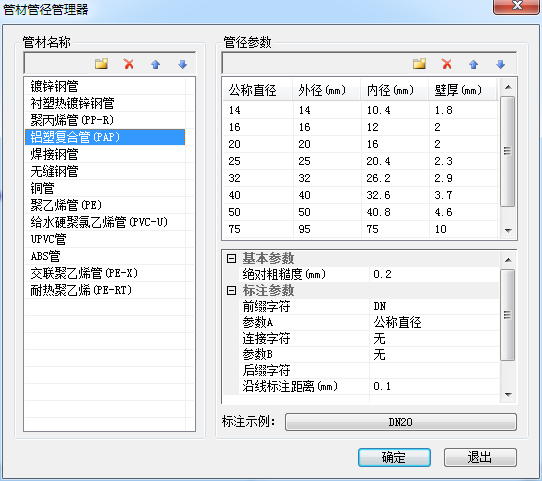

执行该命令后,弹出对话框,如图示:

其中截图右侧管材名称 是定义的管材。  选中某一个管材,右侧的管径参数可以定义多种规格。

浩辰CAD暖通——管线绕梁

菜单:[多联机]→[管线处理] →[管线绕梁]

功能:用户在设计过程中管线遇到梁或柱时,可以将管线进行编辑绕过

命令行提示:选择第一点:

选取所需要处理的管线上的一点。

命令行提示:选择第二点:

选取和上面同一条管线上的另一绕过点。

命令行提示:输入绕梁管的标高<1m>:

输入绕过管线的标高。

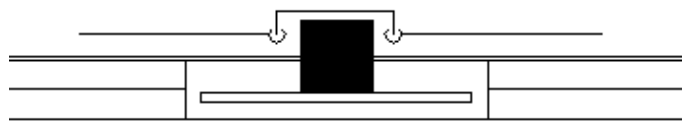

管线绕梁后效果图如下:

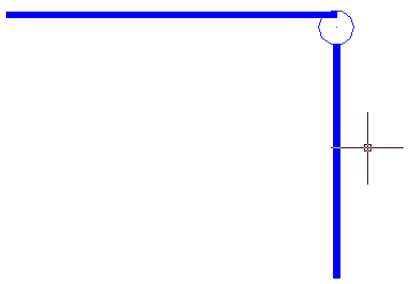

浩辰CAD暖通——生成扣弯

菜单:[多联机] →[管线处理]→[生成扣弯]

功能:根据所选择管线在平面上的交点,生成竖管扣弯

命令行提示:选择需要连接扣弯的管线:

1、框选完管线后,根据同类型管线在平面上的交点,搭接两根或多跟标高不同类型相同的管线,生成竖管扣弯。

2、扣弯的样式和平面图直径由【系统设置】→【绘图设置】中的相应参数决定。

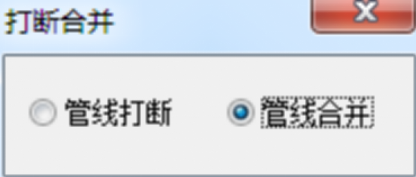

浩辰CAD暖通——管线合并

菜单:[多联机] →[管线处理]→[管线合并]

功能:合并同类同向水管

命令行提示: 选择需要合并的第一根水管; 选择需要合并的第二根水管。

选择两根不同的水管后,如果两根水管系统和管径相同,且管材相同或者其中至少一根管材为空,则合并为一根水管,否则合并失败;

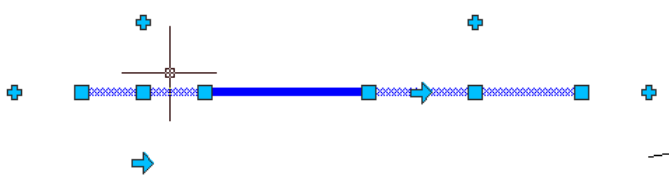

合并前

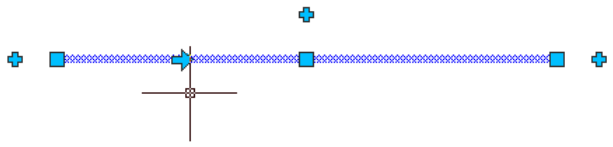

合并后
